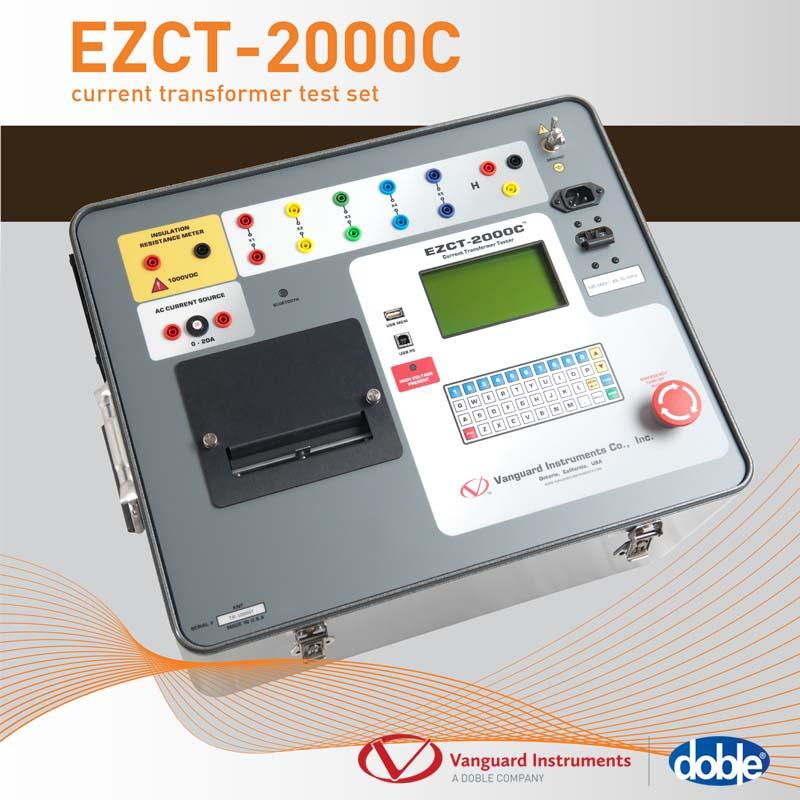

EZCT-2000C là thiết bị kiểm tra TI được điều khiển bởi vi xử lý, bền và dễ di chuyển. Thiết bị này thực hiện việc kiểm tra đặc tính từ hoá, tỷ số vòng dây, cực tính và góc pha cuộn dây của TI…
Nhà sản xuất | VANGUARD INSTRUMENTS / USA |
Chủng loại thiết bị | Máy thử nghiệm máy biến dòng đo lường. |
Model | EZCT-2000C |
Kích thước , trọng lượng máy | Kích thước: 19"W x 13"H x 16"D (48.3 cm x 33cm x 40.1 cm) Trọng lượng: 73 lbs (33.1 kg). |
Nguồn cung cấp | 100 – 120 Vac hoặc 200 - 240 Vac (lựa chọn khi sản xuất), 50/60 Hz. |
Phương pháp đo | IEC 60044-1, IEC 61869, ANSI/IEEE C57.13.1, and ANSI/IEEE C57.12.90. |
Điện áp thử nghiệm | 0 – 50 Vac @ 10A max; 0 – 300 Vac @ 10A max; 0 – 500 Vac @ 5A max; 0 – 1200 Vac @ 1.2A max; 0 – 2000 Vac @ 1A max. |
Nguồn dòng điện | 1 – 20A @ 0 – 15 Vac. |
Dải đo điện áp | 0 – 2,200 Vac; Cấp chính xác: ±1.0% giá trị đọc, ±1V. |
Dải đo dòng điện | 0 – 10A; Cấp chính xác: ±1.0% giá trị đọc, ±0.02A. |
Dải đo tỉ số biến | 0.8 – 999: ±0.1% 1000 – 1999: ±0.3% 2,000 – 4,999: ±1% 5,000 – 10,000: ±1.5% |
Góc pha đo được | 0 – 360oC, cấp chính xác: ± 1 độ. |
Dải đo điện trở một chiều | 100µΩ – 30 Ω; Cấp chính xác: 2% giá trị đọc, ± 1 chữ số, ± 10 µΩ. |
Dải đo điện trở cách điện | 2 MΩ – 500 MΩ; Cấp chính xác: 3% giá trị đọc; Điện áp thí nghiệm: 500 – 1000 Vdc. |
Màn hình hiện thị | LCD (240 x 128 pixels), có thể xem trực tiếp dưới ánh sáng mặt trời hoặc môi trường thiếu ánh sáng. |
Máy in | Máy in nhiệt 4.5’’. |
Cổng kết nối máy tính | 1 cổng USB và kết nối Bluetooth không dây. |
Phần mềm kết nối máy tính | Windows®-based CT Analysis software. |
Khả năng lưu trữ bản ghi bộ nhớ trong | 140 bản ghi, mỗi bản ghi chứa 10 đường cong từ hóa và dữ liệu tỷ số. |
Lưu trữ chương trình thử nghiệm bộ nhớ trong | 128 chương trình thử nghiệm (test plans). Mỗi chương trình thử nghiệm có thể cài đặt 10 giá trị điện áp và dòng điện từ hóa. |
Khả năng lưu trữ bên ngoài | 1 cổng cắm USB. |
Bảo vệ an toàn | UL 61010A-1 and CAN/CSA C22.2 No. 1010.1-92 standards. |
Điều kiện làm việc | Vận hành: -10˚ to 50˚ C (15˚ to +122˚ F); Bảo quản: -30˚ C to 70˚ C (-22˚ to +158˚ F); Độ ẩm: 90% RH @ 40°C (104°F) không đọng sương. |
Phụ kiện kèm theo | - 1 Dây cáp (X1-X5) dài 20-foot (6.10m); - 1 Dây cáp H dài 35-foot (10.69m); - 1 Dây cáp nguồn dòng điện; - 1 Dây cáp đo điện trở cách điện; - 1 Dây nguồn; 1 Dây tiếp địa; - 1 dây cáp USB; - 1 thùng cứng đựng thiết bị; - 1 USB chứa phần mềm và hướng dẫn sử dụng. |
