Nhà sản xuất

EuroSMC / Tây Ban Nha

Chủng loại thiết bị

Thiết bị chụp sóng máy cắt

Model

PME-500-TR

Tiếp điểm chính:

Số đầu vào

3 + đầu trung tính.

Điện áp hở mạch

Tối đa 10 Vdc.

Dòng điện thí nghiệm

Tối đa 100 mA.

Trạng thái nhận biết:

Đóng (C) (r<30 Ω);

Điện trở chèn (R) (30 Ω < r < 10 k Ω;

Mở (O) (r > 10k Ω).

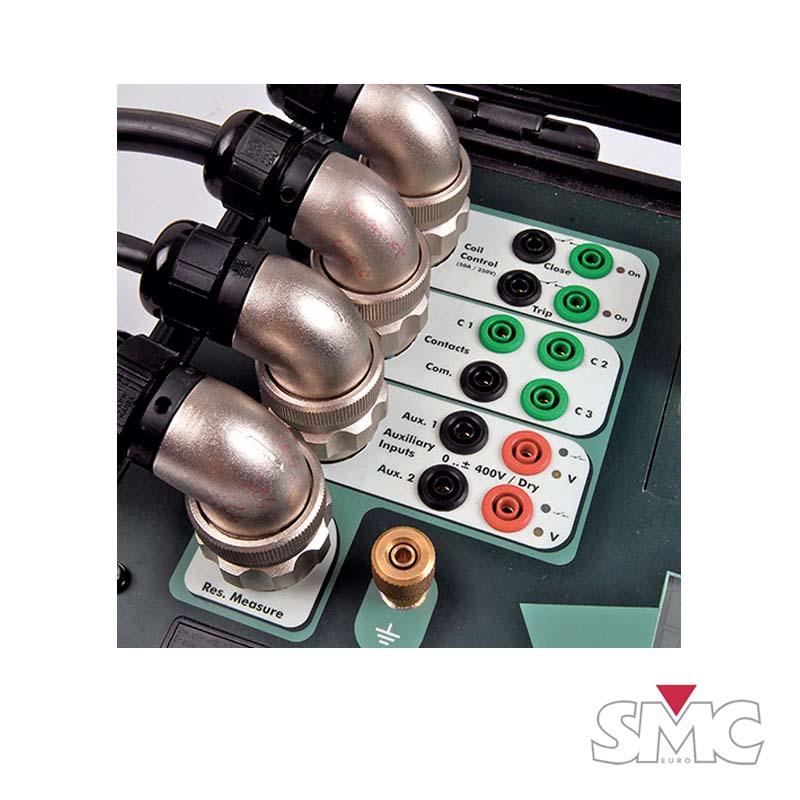

Các đầu vào tiếp điểm phụ:

Số đầu vào

2 đầu vào tách biệt.

Kiểu Contact Mode (tiếp điểm khô)

Điện áp hở mạch: 5 Vdc ;

Dòng điện thí nghiệm: tối đa 20 mA.

Kiểu Voltage Mode (kiểu điện áp)

Dải: từ  ±1.5  đến  ±400 Vdc;

Dải thấp: ± 1.5 đến ± 15 Vdc;

Dải cao: ± 15 đến  ± 400 Vdc;

Các chuỗi chương trình:

Đóng (C).

Mở (O).

Đóng – mở (C – O).

Mở – đóng (O – C).

Đóng – mở – đóng (C – O – C).

Mở – đóng – mở (O – C – O).

Kiểu điện áp

Dải: ±1.5 đến  ±400 Vdc;

Dải thấp: ± 1.5 đến ± 15 Vdc;

Dải cao: ± 15 đến ± 400 Vdc.

Tín hiệu bắt đầu cho bộ đếm thời gian:

Có thể lựa chọn theo:

Sự hoạt động của cuộn dây đóng/cắt (khởi tạo trong);

Đầu vào tiếp điểm phụ 1 ON hoặc OFF (khởi tạo ngoài);

Đầu vào tiếp điểm phụ 2 ON hoặc OFF (khởi tạo ngoài).

Thiết lập khung thời gian cho các lệnh:

Lệnh đóng

10 đến 2000ms (mỗi bước tăng 10ms).

Lệnh mở

Khoảng thời gian cho lệnh đầu tiên

Khoảng thời gian cho lệnh thứ 2

Thời gian đo và biểu đồ đặc trưng:

Khung độ dài biểu đồ

Có thể chọn: 100 ms, 200 ms, 400 ms, 800 ms, 1600 ms và 2000 ms.

Độ phân giải thời gian

± 0.1 ms (mẫu tần số 10 kHz).

Độ chính xác

± 0.05 % ± 0.1 ms.

Độ phân giải biểu đồ

0.8 ms/ mm.

Dòng điện đo và biểu đồ đặc trưng:

Dải

0 – 50 Adc.

Độ phân giải

0.1 A (mẫu tần số 1-kHz).

Độ chính xác

1 % dải đo ± 100 mA.

Độ phân giải biểu đồ

Tự động điều chỉnh đến  50 mA / mm thẳng đứng.

Đo điện trở tiếp xúc:

Dải đo

Tự động chọn từ: 100.0µΩ  đến 1,000 µΩ.

Độ phân giải

Tối đa 0.1 µΩ.

Độ chính xác

± 1% dải đo ± 1 số.

Dòng điện thí nghiệm

10 Adc.

Màn hình cảm ứng:

Kiểu

Đồ họa LCD

Kích thước

113 x 61 cm.

Màu

Đen và trắng

Đèn nền

CCFL

Máy in nhiệt:

Công nghệ in

Nhiệt

Khổ giấy

Rộng 110-mm

Đường kính tối đa cuộn giấy

40 mm

Phụ kiện tiêu chuẩn

-        Phần mềm EuroBreaker;

-        Tài liệu hướng dẫn sử dụng;

-        01 dây nguồn 2,5m;

-        01 cáp đo lường và điều khiển cuộn dây 5m;

-        01 cáp khởi tạo và đo thời gian đầu vào tiếp điểm phụ 5m;

-        01 cáp đo thời gian tiếp điểm chính 5m;

-        01 cáp đo điện trở tiếp xúc 5m;

-        01 cáp RS-232;

-        Túi đựng thiết bị;

-        01 bộ cầu chì dự phòng;

-        02 đi-ốt bảo vệ cuộn dây;

-        01 bộ đầu kẹp cá sấu;

-        2 cuộn giấy in nhiệt.
