Nhà sản xuất

EUROSMC / Tây Ban Nha

Chủng loại thiết bị

Thiết bị bơm dòng sơ cấp

Model

Raptor C-05

Nguồn cung cấp

230V ± 10%, 50/60 Hz ;

Đầu ra

+ Liên tục: 3800 A;

+ 3 phút: 7500 A;

+ 3 giây: 9500 A.

Thiết bị bao gồm 2 phần

Phần thiết bị chính (RAPTOR-MS) và Phần thiết bị điều khiển (RAPTOR-HH)

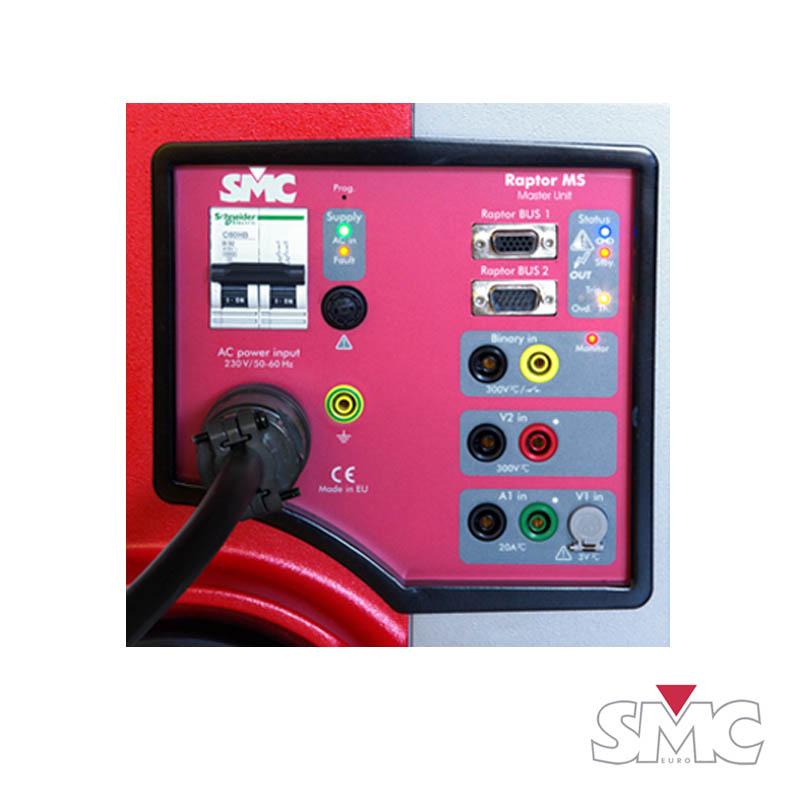

Phần thiết bị chính (RAPTOR-MS)

Thông số đầu ra

-  Dòng điện đầu ra mức cao:

+       3800A liên tục  ở điện áp  0.81 Vac

+       7500 A trong thời gian 3 phút ở điện áp 0.42 Vac

+       9500 A trong thời gian 3 giây ở điện áp 0.22 Vac

+       Tần số đầu ra: 20-400 Hz

-  Đầu ra mức thấp

+       Dòng điện đầu ra: 0-35 A ac (0-9 A ac liên tục)

+       Điện áp đầu ra: 0-200 Vac

+       Tần số đầu ra: 20-400 Hz

-  Các đầu ra được cách ly với nhau

-  Bảo vệ bằng cầu chì

Đồng hồ đo

-  Đối với dòng điện đầu ra mức cao:

+       Dải đo : 0-1/15 kAac

+       Độ phân giải: 1 A ac, 10 Aac

+       Cấp chính xác: ±0.2% giá trị đo ±0.2% dải đo;

+       Góc pha: ± 0.25^o.

-  Đối với đầu ra mức thấp:

+       Dải dòng điện: 0-0.2/0-2/0-20 Aac;

+       Độ phân giải: 0.1 mAac, 1 mAac, 10 mAac;

+       Trở kháng đồng hồ: < 10 mΩ.

-  Dải đo điện áp:

+       0-30 mVac, 0-0.3 Vac, 0-3 Vac;

+       Độ phân giải: 0.015 mVac, 0.15 mVac, 1.5 mVac;

+       Trở kháng đồng hồ: >3000 kΩ.

-  Dải tần số:

+       20 – 400 Hz;

+       Cấp chính xác: ±0.1% giá trị đo ±0.1% dải đo;

+       Góc pha: ± 0.25^o.

-  Các đầu vào được cách ly;

-  Đồng hồ vôn:

+       Dải đo: 0-0.2 / 0-2 / 0-20 / 0-300 Vac;

+       Độ phân giải: 0.1 mVac, 1 mVac, 10 mVac, 0.15 Vac

+       Trở kháng đồng hồ: >120 kΩ;

+       Dải tần số: 20 – 400 Hz;

+       Cấp chính xác: ±0.1% giá trị đo ±0.1% dải đo;

+       Góc pha: ± 0.25^o.

+       Các đầu vào được cách ly.

Đầu vào nhị phân

-   Kiểu: Tiêp điểm khô hoặc có điện áp

-   Ngưỡng điện áp: 1.5 V; 15 V

-   Độ phân giải: 1ms

-   Điện áp lớn nhất: 250 Vac

-  Đầu vào được cách ly

Cổng kết nối

-  2 cổng RS-485 để kết nối với khối điều khiển và / hoặc thiết bị khác;

-  2 cổng kết nối hồng ngoại (IrDA): hai kênh để kết nối khối Master với khối Slave.

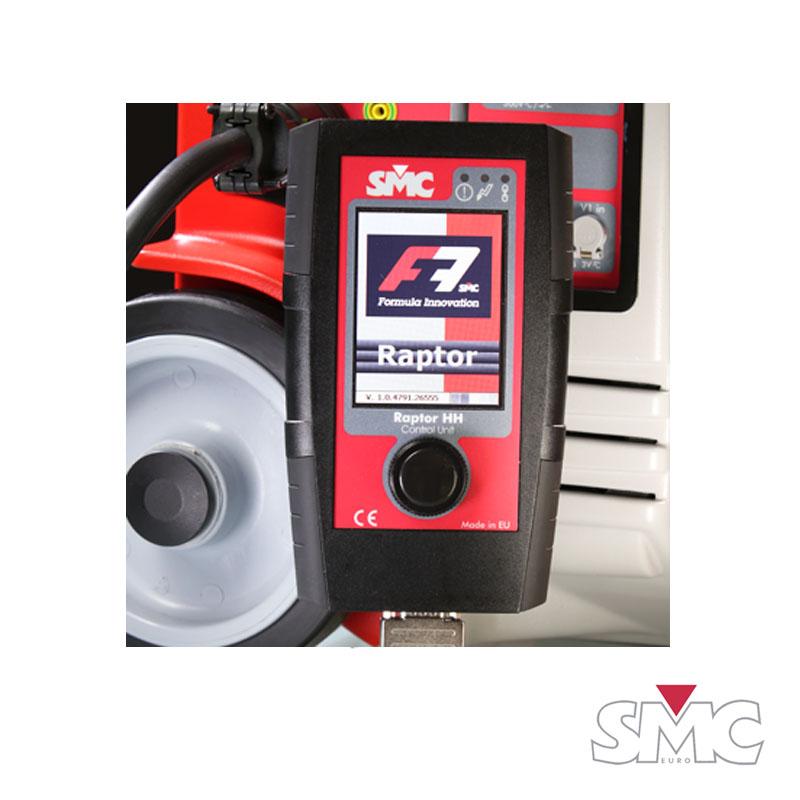

Phần thiết bị điều khiển (RAPTOR-HH)

Hiển thị

Màn hình màu TFT, cảm ứng.

Điều khiển

Núm xoay và ấn.

Đèn  LED

Cảnh báo, kết nối và nguồn.

Cổng kết nối

-  RS-485 để nối với RAPTOR-MS;

-  USB để kết nối máy tính;

-  RJ-45 để nâng cấp phần mềm.

Phụ kiện kèm theo

-  Dây nguồn

-  Cáp đo áp tín hiệu thấp

-  Túi nylon bảo vệ thiết bị

-  Cáp USB

-  Cáp Ethernet

-  Adapter của khối điều khiển

-  Cáp đo thời gian, điện áp cùng kẹp cá sấu

-  Hướng dẫn sử dụng
