Máy thử cao áp tần số thấp (VLF) và đo Tan Delta Model HVA28TD

Máy thử cao áp tần số thấp (VLF) và đo Tan Delta Model HVA28TD

  • NH_00000371

Điện áp đầu ra: 0 – 29 kV đỉnh, 21 kV rms;

Dòng điện đầu ra: 0 – 20 mA;

Đo Tan Delta với cấp chính xác cao: ± 1 x 10-4 ;

Tần số đầu ra: 0.01  … 0.1 Hz mỗi bước tăng 0.01 Hz  – tự động chọn tần số;

Tải đầu ra: Điện dung tối đa 10 μF.

HVA28TD Datasheet

Máy thử cao áp tần số thấp (VLF) và đo Tan Delta Model HVA28TD

Nhà sản xuất

B2 High Voltage/ Áo

Chủng loại thiết bị

Thiết bị tạo cao áp tần số thấp

Model

HVA60

Điện áp đầu vào

100 – 240V, 50/60 Hz (400 VA).

Điện áp đầu ra

Hình sin

0 – 29 kV đỉnh, 21 kV rms.

DC

± 0 – 28 kV.

Sóng vuông

0 – 28 kV.

Cấp chính xác

± 1 %.

Độ phân giải

0,1 kV.

Dòng điện đầu ra

0 – 20 mA;

Dải điện trở cách điện

0.1 MΩ….5 GΩ.

Tần số đầu ra

0.01  … 0.1 Hz mỗi bước tăng 0.01 Hz

Mặc định: 0.1 Hz (tự động chọn tần số).

Tan Delta

Cấp chính xác: ± 1 x 10-4.

Tải đầu ra

0.5 μF @ 0.1 Hz @ 20 kV rms;

5.0 μF @ 0.01 Hz @ 20 kV rms;

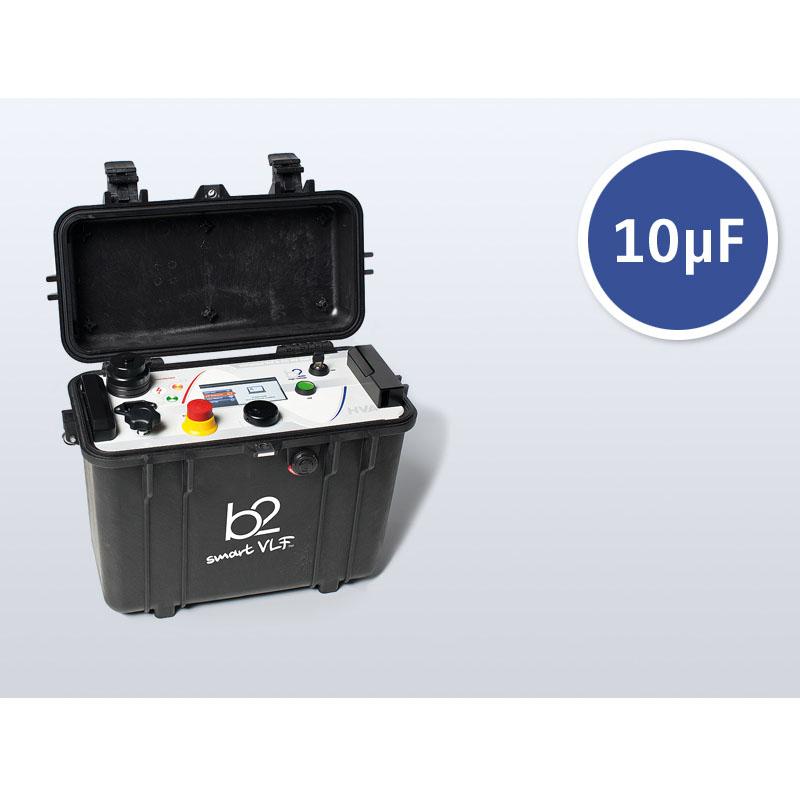

Điện dung tối đa 10 μF.

Thí nghiệm vỏ cáp

Điện áp thí nghiệm lớn nhất

10 kV.

Dòng điện cắt

0.1mA – 5.0mA.

Định vị sự cố vỏ cáp (Optional)

Điện áp thí nghiệm lớn nhất

10 kV.

Xung/chu kỳ

1:3/4s; 1:5/4s; 1:5/6s; 1:9/6s.

Các kiểu đầu ra

AC (VLF) hệ đối xứng qua tải,

DC (chọn cực âm hoặc dương ), kiểu Burn on hoặc Fault Trip Mode, kiểu thí nghiệm cho vỏ cáp Jacket / Sheath.

An toàn

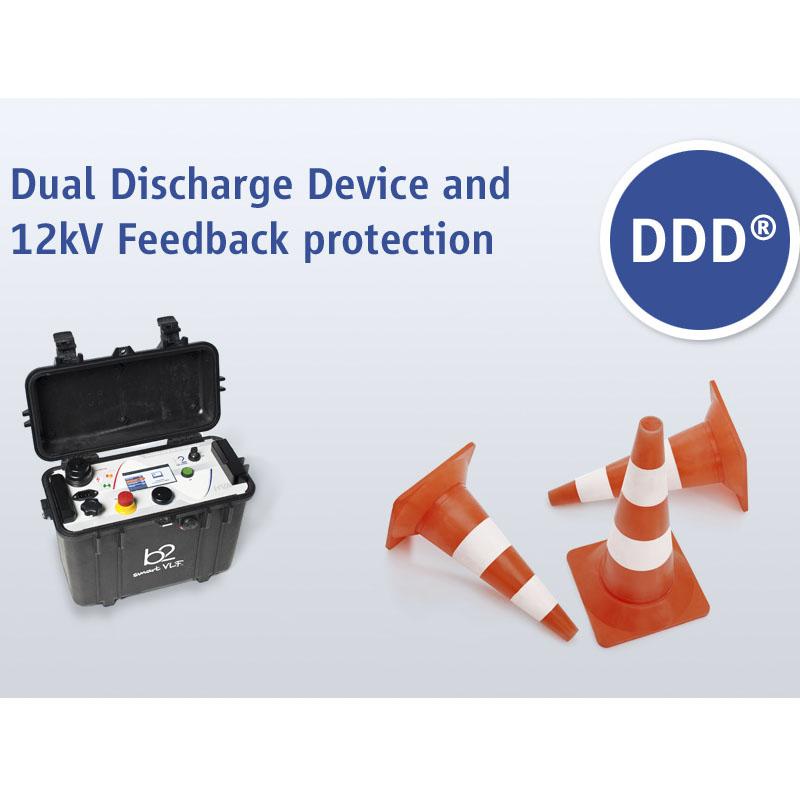

Thiết bị bảo vệ điện áp phản hồi 12 kV, 50Hz. Tích hợp thiết bị xả kép bên trong thiết bị.

Bộ nhớ

Lưu trữ đến 50 bản ghi kết quả. USB bên ngoài không giới hạn.

Đồng hồ đo

Điện áp, dòng điện (Rms hoặc đỉnh), điện dung, điện trở, thời gian, điện áp xảy ra sự cố.

Chu trình làm việc

Liên tục. Không giới hạn nhiệt cho thời gian làm việc.

Cáp cao áp đầu ra

4m, đầu kẹp cá sấu.

Phần mền kết nối máy tính

B2 Control Center.

Cổng giao tiếp máy tính

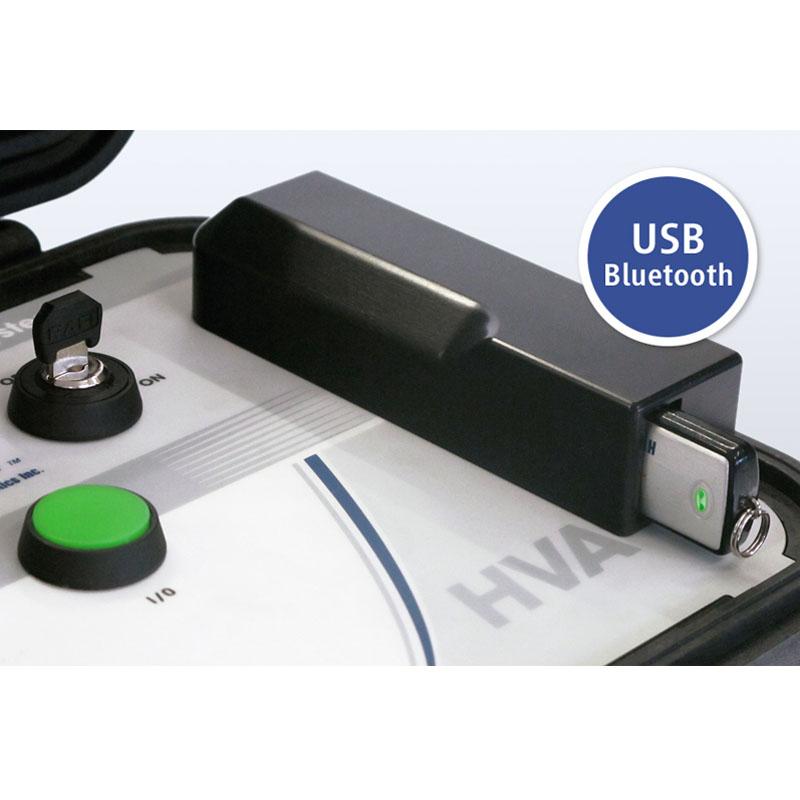

Bluetooth, USB.

Điều kiện vận hành

Bảo quản: -25°C to + 70°C;

Vận hành: -20°C to + 55°C;

Độ ẩm: 5 – 85% không đọng sương.

Kích thước, trọng lượng

Kích thước: 416 x 221 x 334 mm;

Trọng lượng: 14 kg.

Máy thử cao áp tần số thấp (VLF) Model HVA60

Điện áp đầu ra: 0 – 62 kV đỉnh, 44 kV rms;

Dòng điện đầu ra: 0 – 40 mA (Độ phân giải: 1 μA); Cấp chính xác: ± 1 %;

Tần số đầu ra: 0.01  … 0.1 Hz mỗi bước tăng 0.01 Hz  – tự động chọn tần số;

Tải đầu ra: Điện dung tối đa 10 μF.

HVA60 Datasheet
