Thiết bị thí nghiệm rơ le 3 pha Model QUASAR

Thiết bị thí nghiệm rơ le 3 pha Model QUASAR

  • NH_00000521

Đầu ra: 4 x 300V + 3 x 60A;

6 đầu vào và 4 đầu ra nhị phân;

Đo dòng điện và điện áp DC bên ngoài;

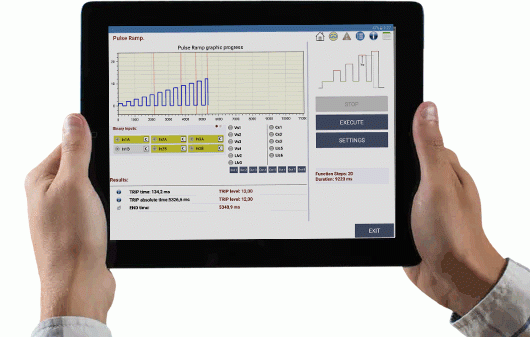

Điều khiển qua máy tính, máy tính bảng, hoặc điện thoại;

Đủ công suất để thử nghiệm tất cả các loại Rơle;

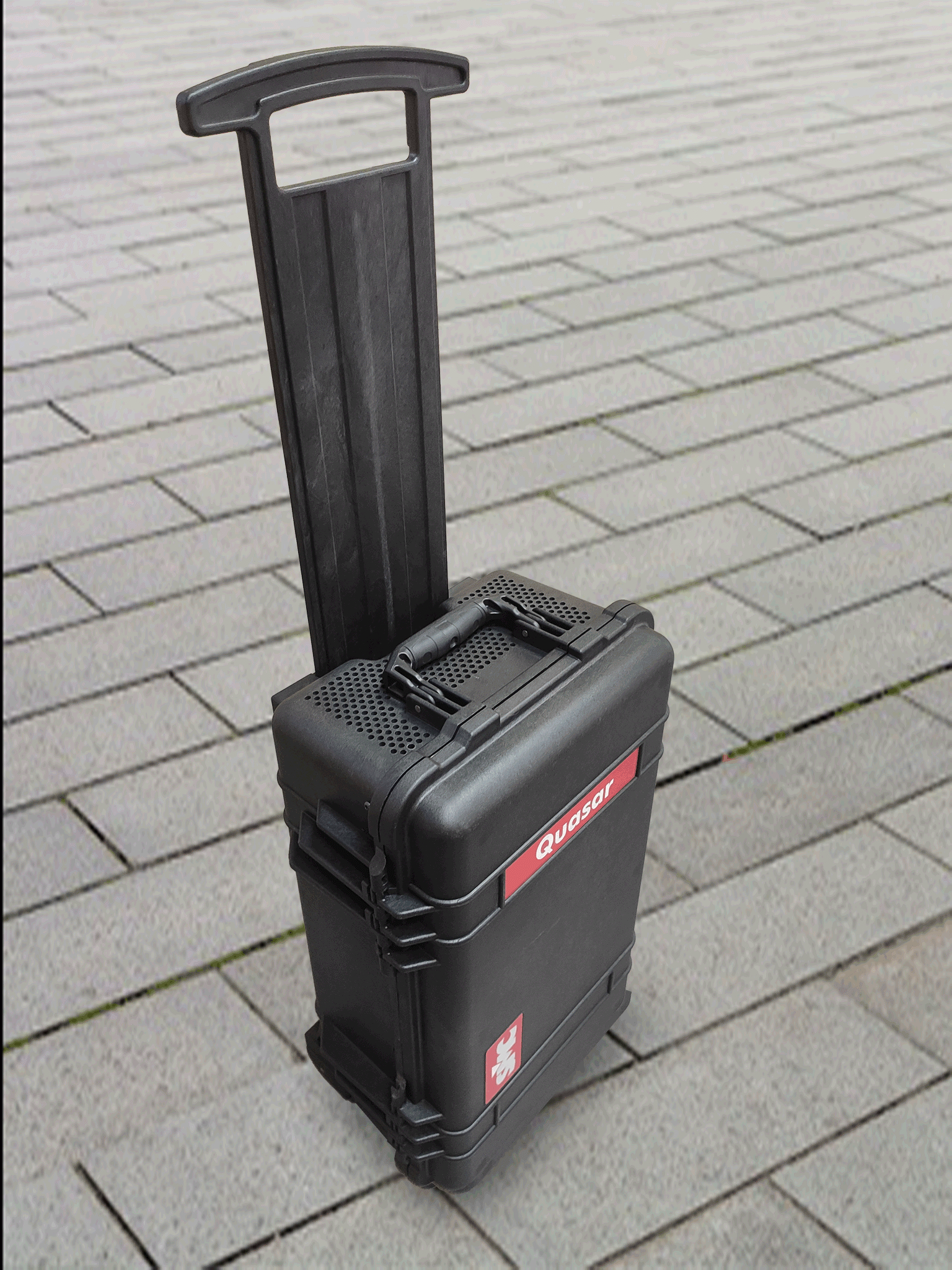

Thiết kế nhỏ gọn, chắc chắn, có bánh xe di chuyển linh hoạt.

Download Datasheet Model QUASAR

Model Quasar của Hãng EuroSMC là bộ thử nghiệm rơ le ba pha tiên tiến nhất được thiết kế để thử nghiệm các bảo vệ thứ cấp theo tiêu chuẩn IEC-61850, đặc biệt tập trung vào các ứng dụng bảo trì định kỳ các thiết bị trong hệ thống điện cũng như trong các nhà máy công nghiệp.

THÔNG SỐ KỸ THUẬT – QUASAR

Nhà sản xuất

EuroSMC

Nước sản xuất

Tây Ban Nha

Kiểu máy/Mã hiệu

Quasar

Chức năng

Thử rơ le bảo vệ (protection relays); đồng hồ năng lượng (energy metters), phân tích công suất (PQ analyzers).

Đầu phát điện áp

Số kênh phát điện áp: 4 kênh

Điện áp:

* 4 kênh AC: 0-300V

Hoặc 1 kênh AC: 0-600V khi mắc nối tiếp.

Công suất:

*3 kênh AC : 3 x 100 VA (100W)

Độ phân giải: 10 mVac

Cấp chính xác: 0,1% giá trị đọc + 0,03% dải đo

Đầu phát dòng điện

Dòng điện:

* 3 kênh AC: 0-35 A (0-60 A trong 3s)

(Có thể sử dụng thêm 4 kênh phát điện áp chuyển thành 3 kênh phát dòng điện AC: 0-5 A khi cần)

Công suất:

*3 kênh AC: 3 x 275VA / 385W

Độ phân giải: 1 mA

Cấp chính xác: 0,1% giá trị đọc + 0,03% dải đo

Tạo tần số

Dải tần: 3 kHz

Điều chỉnh: 0 – 2000 Hz

Độ phân giải:  125 µHz

Tạo góc lệch pha

Dải góc pha: 0 – 360º / 0 – ±180º

Độ phân giải: 0,001º

Đầu vào nhị phân

Số đầu vào:  6

Kiểu tiếp điểm khô hoặc có điện áp

Ngưỡng điện áp: ± 400 V (p-p)

Bộ đếm: 3kHz (100kHz một cặp)

Đầu ra nhị phân

Số đầu ra: 4

Mức đầu ra: 300 V

Công suất: 2000 VA / 240 W

Kênh đo thời gian

Dải đo: 0.0001 – 99999.9999 s

Độ phân giải: 0,1 ms

Thông số chung

Cổng truyền thông: USB/ Ethernet IEC-61850/ Ethernet/ Lan/ Wifi/ USB A/ USB B



Phần mềm giao diện, điều khiển có bản quyền, có app Android và phần mềm Windows

Kích thước

560 x 230 x 350 mm

Trọng lượng

19.5 kg

Nhiệt độ khi sử dụng

0 - 500C

Điện áp nguồn

100-260 VAC, 50-60 Hz

Phù hợp

CE marking/ IEC-61010/ EMC 50081-2/ EN 50082-2
