Chức năng: Dùng để thí nghiệm tất cả các chức năng của các loại rơ le kỹ thuật số như: rơle khoảng cách, rơle so lệch, rơle quá dòng có hướng, rơle tần số, rơle đóng lặp lại, kiểm tra đồng bộ.

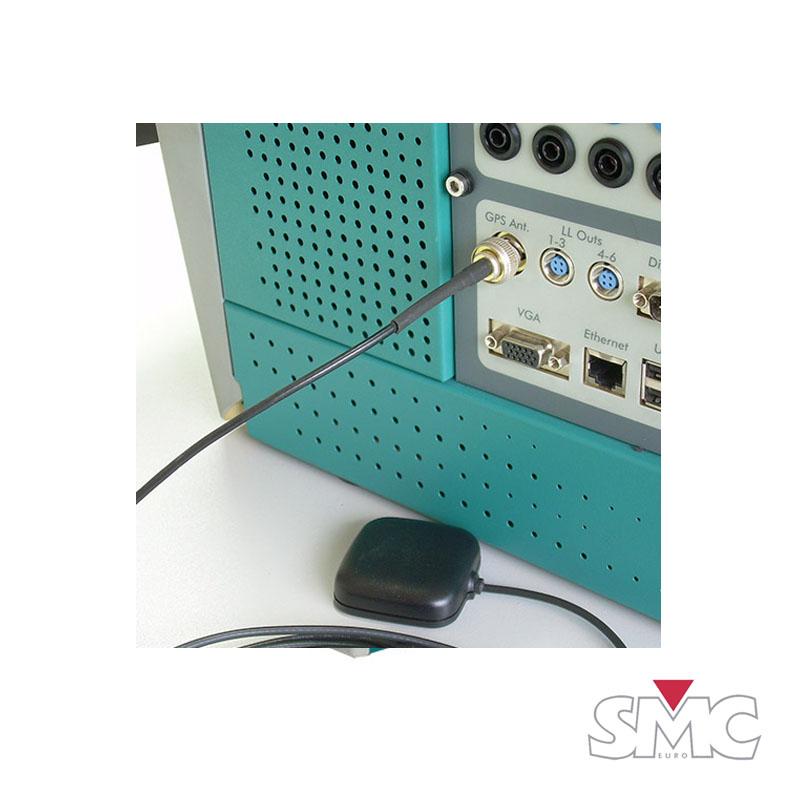

Nhà sản xuất | EUROSMC / Tây Ban Nha |
Chủng loại thiết bị | Thiết bị thử Rơ le thứ cấp |
Model | Mentor12 |
Nguồn cung cấp | 100-260 V AC, 1 pha 40-70 Hz; |
Màn hình hiện thị | Màn hình cảm ứng TFT. |
Phần điều khiển | Cảm ứng và núm xoay. |
Khối 06 nguồn dòng đầu ra | - 06 nguồn dòng điện độc lập với nhau; - Kết nối dạng giắc chuối và giắc cắm tích hợp; - Các khối dòng điện được điều chỉnh độc lập; - Chu kỳ: Làm việc liên tục; - Tự động bảo vệ quá tải và cảnh báo khi hở mạch dòng; - Số kênh phát dòng điện: 6 kênh: + 6 x 0 – 25 Aac / 0 – 9 Adc @ 100 VA/100W; + 3 x 0 – 50 Aac @ 200 VA; + 1 x 0 – 150 Aac @ 600 VA; + 1 x 0 – 75 Aac@300 VA + 3 x 0 – 25 Aac @ 100 VA; - Độ phân giải: 0.5 mA; - Cấp chính xác: 0,1% ; - Độ méo: 0,1% ở 50 – 60 Hz (tải điện trở); 2% ở 50 – 60 Hz (Lớn nhất với tải điện cảm). - Các đầu ra cách ly với nguồn chính và giữa các đầu ra với nhau ; - Cách ghép nối các kênh phát dòng điện: Song song. |
Khối 04 nguồn áp đầu ra | - 04 nguồn điện áp độc lập với nhau; - Các khối điện áp được điều chỉnh độc lập; - Chu kỳ: liên tục: + 4 x 0-150 Vac / 0-212 Vdc @ 100 VA, 100W; + 2 x 0 – 300 Vac @ 200 VA; + 1 x 0 – 600 Vac @ 400 VA; + 4 x 0-5 Aac @ 100 VA; + 1 x 0-20 Aac @ 400 VA; + 2 x 0-10 Aac @ 200 VA; + 1 x 0-15 Aac @ 300 VA + 1 x 0-5 Aac @ 100 VA. - Độ phân giải: 5 mV / 0.5 mA; - Cấp chính xác: 0.1 %; - Độ méo: 0,1% ở 50 – 60 Hz (tải điện trở); 2% ở 50 – 60 Hz (Lớn nhất với tải điện cảm). - Các đầu ra cách ly với nguồn chính và giữa các đầu ra với nhau; - Cách ghép nối các kênh: Nối tiếp và song song. |
Đầu ra nhị phân | + Số đầu ra: 8; + Kiểu: Relay hoặc Open collector; + Mức đầu ra: 300 Vdc/300Vac/8A , 2000 VA / 240 W; + Sự cách ly các đầu ra: Có; + Độ phân giải: 100µs. |
Đầu vào nhị phân | + Số đầu vào: 12; + Kiểu: Tiếp điểm hoặc có điện áp; + Ngưỡng điện áp: 1.5, 15V; + Dải điện áp: +/- 400 V (p-p); + Sự cách ly: 2 nhóm x 6 đầu vào; + Độ phân giải: 100 µs; + Chức năng đo lường: Đến 3 kHz (dải rộng: 150 µs); 100 kHz trong 1 nhóm. |
Đầu ra nguồn 1 chiều DC | + Dải đầu ra: 48, 125, 250 Vdc; + Công suất: 60 W; + Cấp chính xác: 5%. |
Điều chỉnh độc lập góc lệch pha, tần số của dòng điện, điện áp | - Góc lệch pha: + Dải góc pha: -360º / 360º; + Độ phân giải: 0.001º; - Tần số: + Dải tần cố định: DC, 0.1 Hz..2 kHz; + Dải tần dao động:DC..3 kHz; + Độ phân giải: 5 µHz; + Cấp chính xác: 1 ppm (0,0001%). |
Đầu ra mức thấp | + Số đầu ra: 6; + Kiểu: V; + Mức đầu ra: 0-10 Vpk (1mA max) ; + Độ phân giải: 250 µV ; + Cấp chính xác: 0.07% ; + Độ méo: 0.05%. |
Chức năng đo lường đặc biệt | + Đầu vào đo lường Vdc: +/- 10 V ; + Đầu vào đo lường Idc: +/- 1mA, +/- 20 mA ; + Cấp chính xác: 0.02%. |
Cổng kết nối với máy tính | - 1 cổng kết nối theo chuẩn Ethernet 10/100Mb/s; - 1 cổng kết nối USB. |

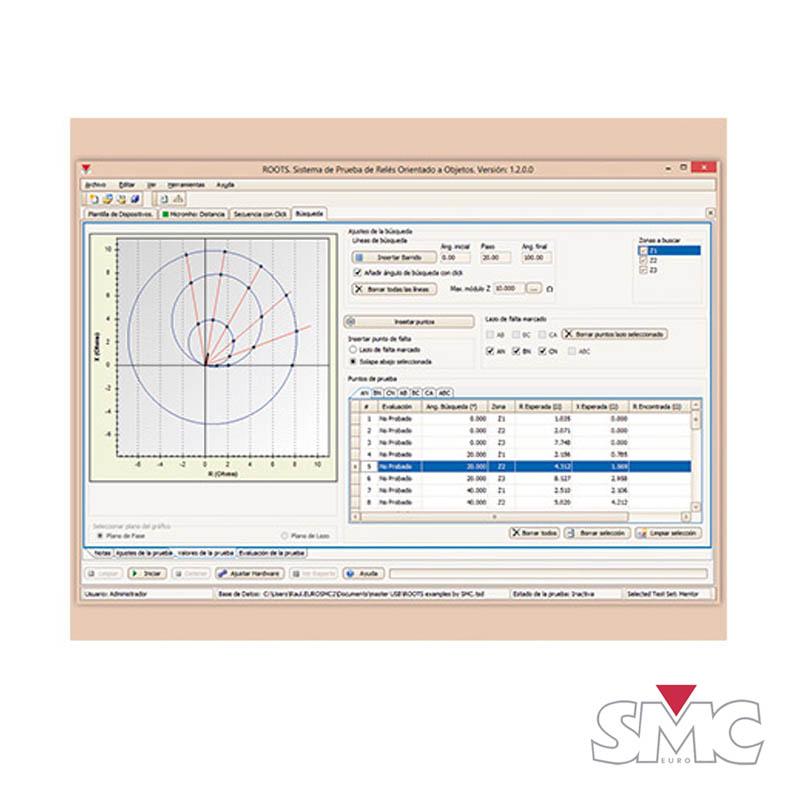

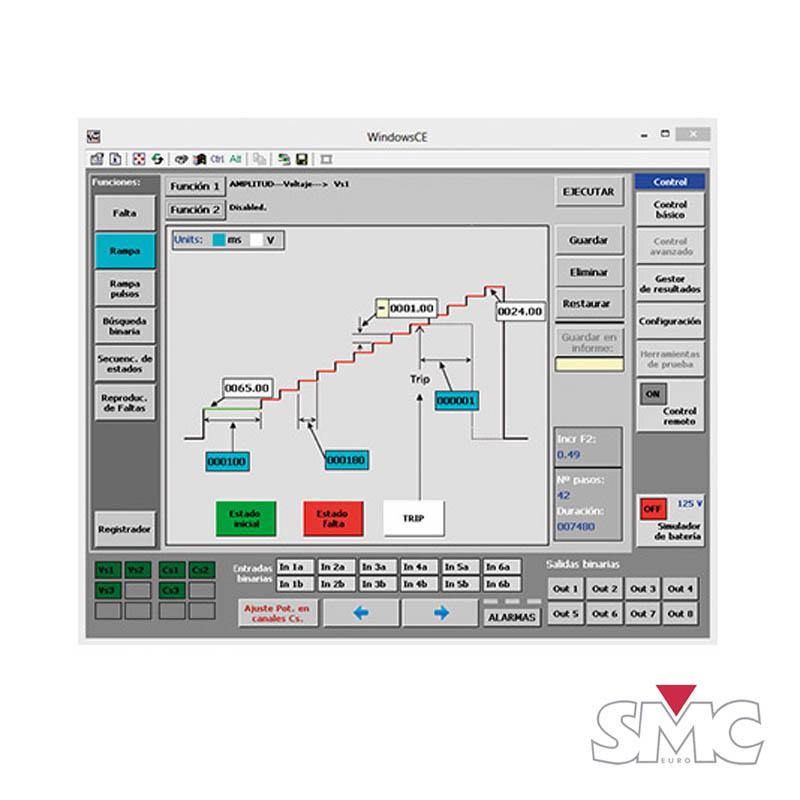

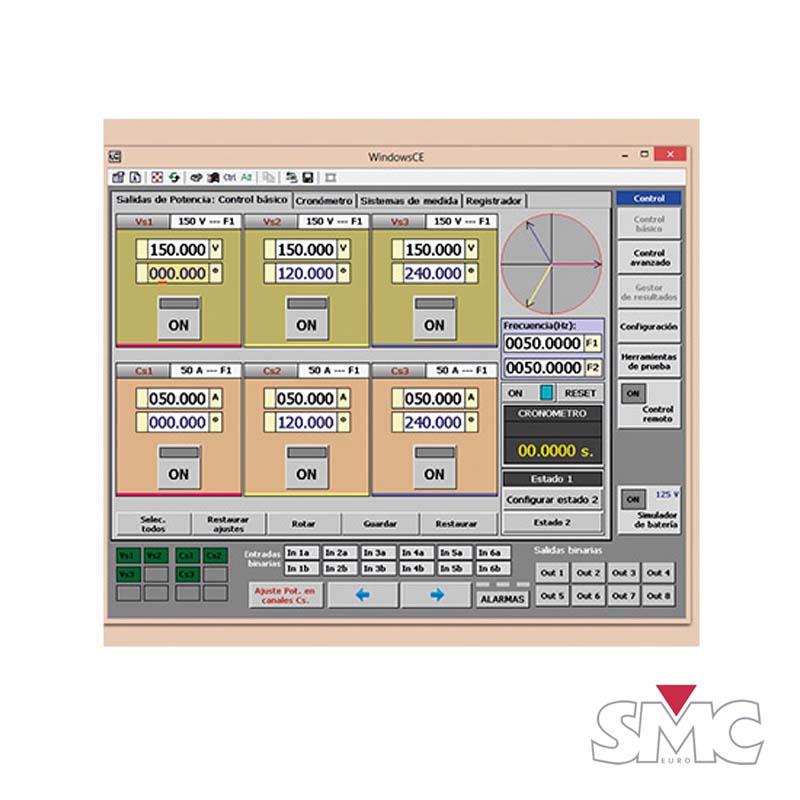

Phầm mềm ứng dụng | - Hợp bộ thử nghiệm relay điều khiển bằng phần mềm chuyên dụng cài đặt trên máy tính. Phần mềm này có thể chạy trên môi trường Window XP, Vista, Window 7... - Có module phần mềm: điều khiển Manual linh hoạt các đầu ra, dễ ràng quản lý các đầu ra/ đầu vào nhị phân, lựa chọn khi truy nhập các giá trị đầu ra. Các tín hiệu analog đầu ra hiển thị trực quan (dạng số học, dạng vectơ, hoặc quy đổi theo dạng tổng trở). Có thể lựa chọn theo bước hoặc tự động tăng/giảm các trị số đầu ra khi thí nghiệm tất cả các chức năng relay. - Có các module phần mềm: tự động thay đổi cấu hình hoặc biến thiên đầu ra để thí nghiệm ngưỡng tác động hoặc thời gian tác động/ trở về của relay. - Có module phần mềm mô phỏng trạng thái tiếp điểm phụ của máy cắt. - Có module chuyên dụng khi thử nghiệm nguyên lý bảo vệ khoảng cách, so lệch, quá dòng có hướng...Phần mềm này có thể đọc được các file xuất ra theo chuẩn RIO từ các phần mềm cài đặt chuyên dụng cho relay. - Có kết hợp đi kèm gói phần mềm (option nâng cấp) thí nghiệm giao thức truyền thông theo tiêu chuẩn IEC 61850. - Lưu kết quả thí nghiệm dưới dạng biểu mẫu và có thể xuất kết quả thành văn bản theo định dạng RTF hoặc TXT... |
Phụ kiện kèm theo | - Thùng đựng thiết bị có tay cầm có thể di chuyển được; - Bao túi đựng thiết bị; - Dây cáp cung cấp nguồn; - Dây cáp giao diện (gồm 2 bộ: Ethernet, PS2); - Dây cáp thử nghiệm: 40 cáp (4mm, 2.5mm2), 2 cáp đặc biệt cho đầu vào mức thấp; - Dây cáp để tiếp địa hợp bộ thử; - Phầm mềm ứng dụng để thử nghiệm relay (kèm CD). |
