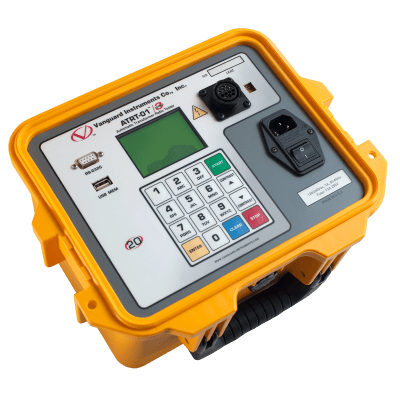

ATRT-01 S3 là dòng sản phẩm thế hệ thứ 4 của hãng Vanguard, tích hợp vi xử lý để đo tự động một pha tỷ số vòng dây của máy biến áp, thiêt bị này có thể đo chính xác tỷ số vòng dây của hầu hết các loại máy biến áp đang được sử dụng hiện nay.
Nhà sản xuất | VANGUARD INSTRUMENTS / USA |
Chủng loại thiết bị | Máy đo tỷ số vòng dây máy biến áp |
Model | ATRT-01 S3 |
Kích thước, trọng lượng máy | Kích thước: 12”W x 10”H x 8”D (30.4 cm x 25.4 cm x 20.3 cm); Trọng lượng: 8 lbs (3.6 kg). |
Nguồn cung cấp | 120 hoặc 240 Vac (có thể lựa chọn), 50/60 Hz. |
Phương pháp đo | ANSI/IEEE C57.12.90. |
Dải đo tỷ số biến | 0.8 – 15,000 (độ phân giải 5 chữ số). |
Cấp chính xác | 40 Vac: 0.8-1,999 (0.1%), 2,000-3,999 (0.25%), 4,000-15,000 (1%); 4 Vac: 0.8-1,999 (0.1%), 2,000-3,999 (0.25%), 4,000-15,000 (2%). |
Điện áp thử nghiệm | 4 Vac @ 1.0A, 40 Vac @ 0.6A. |
Góc pha đo được | 0 – 360oC, cấp chính xác : ± 0.2 độ (± 1 chữ số). |
Cực tính | Hiển thị In-Phase or Out-of-Phase. |
Dải đo dòng kích từ | 0 - 2A, cấp chính xác : ± 2% giá trị đọc (±1 mA). |
Màn hình hiện thị | LCD (128 x 64 điểm ảnh), có thể xem trực tiếp dưới ánh sáng mặt trời hoặc môi trường thiếu ánh sáng. |
Cổng kết nối máy tính | RS-232C. |
Phần mềm kết nối máy tính | Windows XP/Vista/7 Transformer Analysis Software. |
Khả năng lưu trữ bản ghi bộ nhớ trong | Có thể lưu trữ 128 bản ghi, mỗi bản ghi bao gồm 33 giá trị đọc. |
Khả năng lưu trữ bên ngoài | Một cổng cắm USB, có thể lưu trữ được 999 bản ghi máy biến áp trên USB (không đi kèm thiết bị). |
Bảo vệ an toàn | IEC 61010 (1995), UL 61010A-1, and CSA-C22.2. |
Điều kiện làm việc | Vận hành: -10˚ to 50˚ C (15˚ to +122˚ F); Bảo quản: -30˚ C to 70˚ C (-22˚ to +158˚ F); Độ ẩm: 90% RH @ 40˚ C (104˚ F) không đọng sương. |
Phụ kiện kèm theo | - 1 Dây đo 1 pha dài 15ft (4.6m); - 1 Dây nguồn; - 1 Dây kết nối máy tính RS-232; - 1 Túi đựng cáp; - 1 USB phần mềm và hướng dẫn sử dụng; - 1 Thùng cứng đựng thiết bị (Option). |
