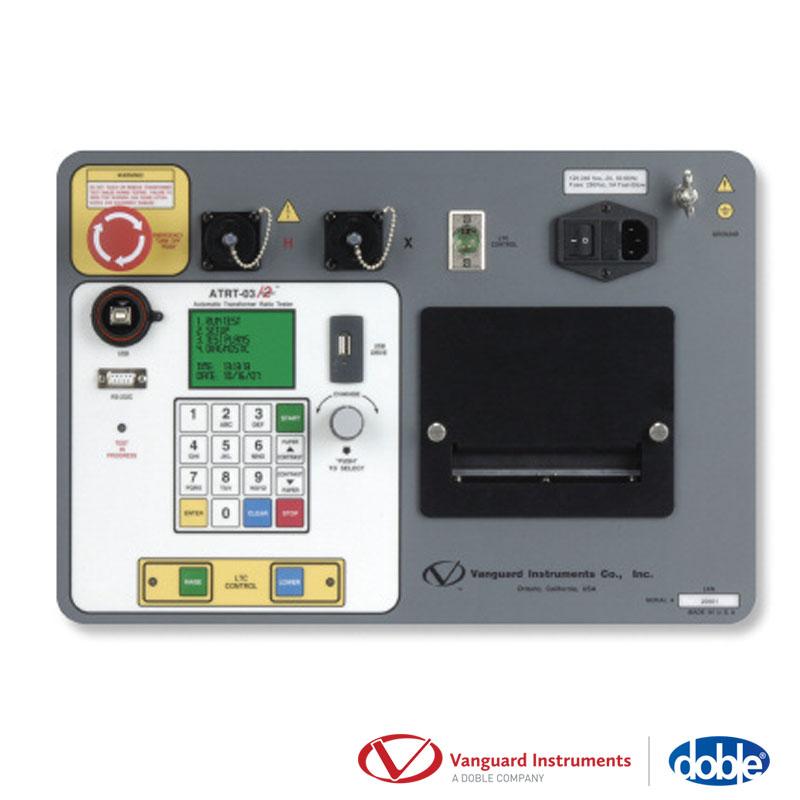

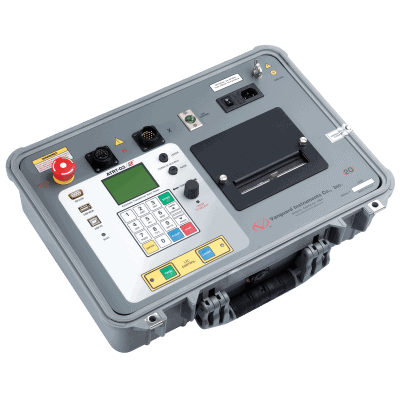

ATRT-03 S2 là dòng sản phẩm thế hệ thứ 3 của hãng Vanguard, tích hợp vi xử lý để đo tự động tỷ số vòng dây của máy biến áp 3 pha, tự động nhận 130 tổ đấu dây khác nhau của MBA 3 pha. Thiêt bị nhỏ gọn, chắc chắn, thích hợp dùng trong hiện trường tại các trạm biến áp...
Nhà sản xuất | VANGUARD INSTRUMENTS / USA |
Chủng loại thiết bị | Máy đo tỷ số vòng dây máy biến áp |
Model | ATRT-03 S2 |
Kích thước , trọng lượng máy | Kích thước: 18”W x 7”H x 15”D (45.7 cm x 17.8 cm x 38.1 cm); Trọng lượng: 20 lbs (9.0 kg). |
Nguồn cung cấp | 100 – 240 Vac, 50/60 Hz. |
Phương pháp đo | ANSI/IEEE C57.12.90. |
Dải đo tỷ số biến | 0.8 – 15,000. |
Cấp chính xác | 0.8 – 1,999: ±0.1%, 2,000 – 3,999: ±0.25%. 4,000 – 15,000: ±1% @ 8 Vac; 0.8 – 1,999: ±0.1%, 2,000 – 3,999: ±0.20%. 4,000 – 15,000: ±1% @ 40 Vac; 0.8 – 1,999: ±0.1%, 2,000 – 3,999: ±0.15%. 4,000 – 15,000: ±1% @ 100 Vac. |
Điện áp thử nghiệm | 8 Vac @ 1Amp, 40 Vac @ 0.2 Amp, 100 Vac @ 0.1 Amp. |
Dải đo dòng kích từ | 0 - 1A, cấp chính xác : ±0.1 mA, ± 2% giá trị đọc (±1 mA). |
Góc pha đo được | 0 – 360oC, cấp chính xác : ± 0.2 độ (± 1 chữ số). |
Màn hình hiện thị | LCD (64 x 128 điểm ảnh), có thể xem trực tiếp dưới ánh sáng mặt trời hoặc môi trường thiếu ánh sáng. |
Máy in | Có thể lựa chọn tích hợp thêm máy in nhiệt 4.5’’ (optional). |
Cổng kết nối máy tính | RS-232C, USB. |
Phần mềm kết nối máy tính | Windows® XP/Vista-based Transformer Turns-Ratio Analyzer. |
Khả năng lưu trữ bên ngoài | Một cổng cắm USB, có thể lưu trữ được 999 bản ghi máy biến áp trên USB (không đi kèm thiết bị). |
Khả năng lưu trữ bản ghi bộ nhớ trong | Có thể lưu trữ 112 bản ghi, mỗi bản ghi bao gồm 99 giá trị đọc. |
Khả năng lưu trữ chương trình thử nghiệm bộ nhớ trong | Có thể lưu trữ được 128 chương trình thử nghiệm máy biến áp. Chương trình thử nghiệm có thể chuyển từ máy tính sang thiết bị qua cổng RS232C/USB hoặc qua USB cắm ngoài. |
Điều khiển bộ điều áp dưới tải | 240 Vac, 2 Amps. |
Bảo vệ an toàn | UL 61010A-1 and CAN/CSA C22.2 No. 1010.1-92 standards. |
Điều kiện làm việc | Vận hành: -10˚ to 50˚ C (15˚ to +122˚ F); Bảo quản: -30˚ C to 70˚ C (-22˚ to +158˚ F). |
Phụ kiện kèm theo | - 1 Dây đo 1 pha dài 15 – foot (4.6m); - 1 Dây đo 3 pha dài 15 – foot (4.6m); - 1 Dây đo nối dài dài 25 – foot (7.6m); - 1 Dây nguồn; 1 Dây tiếp địa; - 1 Dây RS-232, 1 dây USB; - 1 Túi đựng cáp; - 1 USB chứa phần mềm và hướng dẫn sử dụng; - 1 Thùng cứng đựng thiết bị (Option); |
