Nhà sản xuất

VANGUARD INSTRUMENTS / USA

Chủng loại thiết bị

Máy đo tỷ số vòng dây máy biến áp

Model

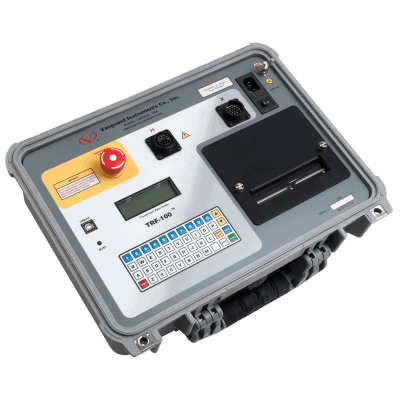

TRF-100

Kích thước , trọng lượng máy

Kích thước:  17”W x 7”H x 13”D   (43.2 cm x 17.8 cm x 33 cm);

Trọng lượng:  14 lbs (6.4 kg).

Nguồn cung cấp

100 – 120 Vac hoặc 200 - 240 Vac (lựa chọn khi sản xuất), 50/60 Hz, 3 Amps.

Phương pháp đo

ANSI/IEEE C57.12.90.

Dải đo tỷ số biến

0.8 – 50,000.

Cấp chính xác

4 Vac: 0.8 – 1,000 (±0.08%), 1,001 – 4,000 (±0.1%), 4,001 – 15,000 (±0.25%);

40 Vac: 0.8 – 1,000 (±0.05%), 1,001 – 4,000 (±0.1%), 4,001 – 15,000 (±0.25%), 15,001 – 20,000 (±0.4%), 20,001 – 50,000 (±0.5%);

100 Vac: 0.8 – 1,000 (±0.05%), 1,001 – 4,000 (±0.1%), 4,001 – 15,000 (±0.25%), 15,001 – 20,000 (±0.4%), 20,001 – 50,000 (±0.5%).

Điện áp thử nghiệm

4 Vac @ 1.0A, 40 Vac @ 0.6A, 100 Vac @ 0.1A.

Dải đo dòng kích từ

0 - 2A, cấp chính xác :  ±1 mA, ± 2% giá trị đọc (±1  chữ số).

Góc pha đo được

0 – 360^oC, cấp chính xác : ± 0.2 độ (±1 chữ số).

Màn hình hiện thị

LCD (20 ký tự, 4 dòng), có thể xem trực tiếp dưới ánh sáng mặt trời hoặc môi trường thiếu ánh sáng.

Máy in

Có thể lựa chọn tích hợp thêm máy in nhiệt 4.5’’ (optional).

Cổng kết nối máy tính

USB.

Phần mềm kết nối máy tính

Windows®-based Transformer Turns-Ratio Analyzer  software.

Khả năng lưu trữ bản ghi bộ nhớ trong

Có thể lưu trữ 1000 bản ghi, mỗi bản ghi bao gồm điện áp, tỷ số biến, dòng kích từ, góc pha...

Khả năng lưu trữ chương trình thử nghiệm bộ nhớ trong

Có thể lưu trữ được 128 chương trình thử nghiệm máy biến áp.

Bảo vệ an toàn

IEC 61010 (1995), UL 61010A-1, and CSA-C22.2 standards.

Điều kiện làm việc

Vận hành: -10˚ to 50˚ C (15˚ to +122˚ F);

Bảo quản: -30˚ C to 70˚ C (-22˚ to +158˚ F).

Phụ kiện kèm theo

- 1 Dây đo 1 pha dài 15 – foot (4.6m);

- 1 Dây đo 3 pha dài 15 – foot (4.6m);

- 1 Dây đo nối dài dài 25 – foot (7.6m);

- 1 Dây nguồn; 1 Dây tiếp địa;

- 1 dây USB;

- 1 Túi đựng cáp;

- 1 USB chứa phần mềm và hướng dẫn sử dụng;

- 1 Thùng cứng đựng thiết bị (Option);
